汎用型MGシートセパレータ FA-4040型

特徴  スライドバー(オプション)  能力表  寸法図  CADデータ

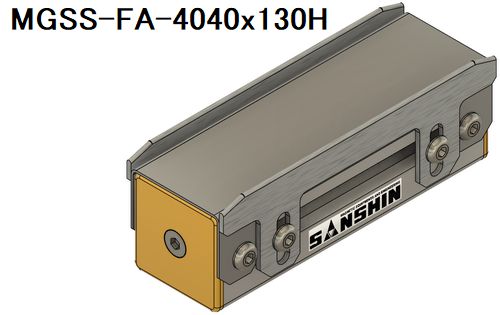

MGSS-FA-4040
MGSS-FA-4040

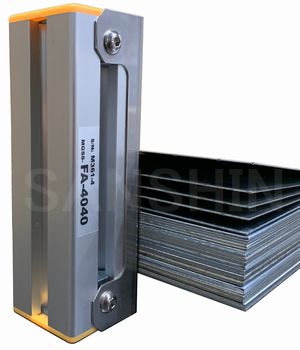

 アルミフレーム構造を活かした新しいタイプのマグネットシートセパレータです。
 超強力なネオジム磁石内蔵で、コンパクトでも強磁力を発生します。


製品サイズ:
130x42x40(mm)
※突起部含まず

製品型式:
MGSS-FA-4040x130H

表面磁束密度:272mT(2720G)最大

特徴


  • 本体にアルミフレームを採用し、全体の軽量化を図っています
  • 便利なレール構造を活かし、さまざまな用途にご使用いただけます
  • お客様設備への後からの増設や現場改善などにご活用頂けます
  • 溝幅10mmのアルミフレームで、M8までのボルトサイズに適用しています
  • ミスミ製アルミフレーム(8シリーズ 正方形 40x40mm 1列溝)と
    溝寸法の互換性があり、市販のアルミフレーム用部品が取り付け可能です
  • 磁力作用面の摩耗を軽減する専用スライドバーをご用意(オプション)
  • 全高は標準130mmから、15mm単位で増減可能です
    (115mm〜310mm ご相談承ります)
  • マグネット部分に干渉しない範囲であれば、穴開け等のカスタマイズも承ります

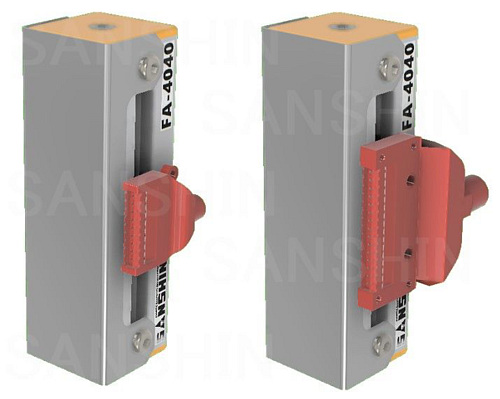

溝の活用例


本体アルミフレーム構造を活かし、様々な用途にお使いいただけます。
例えば上図では側面にエアノズルを設置した例です。
このように側面のレール溝にブラケット等を介せば、いろいろな部品が取り付け可能です。
なお、本体のブラケットは非磁性体([ステンレス]SUS304等)で製作してください。鉄製など磁性体にした場合、本体能力が低下する恐れがあります。

本体の取り付けには、ミスミ製・8シリーズ(溝幅10mm)用 アルミフレーム用後入れバネナットが便利です。ナットの材質は[ステンレス] SUS316相当を選定してください。

※上記のようなエアノズルの選定及びスペーサーなど、溝を活用される部品はお客様にてご用意ください

上に戻る

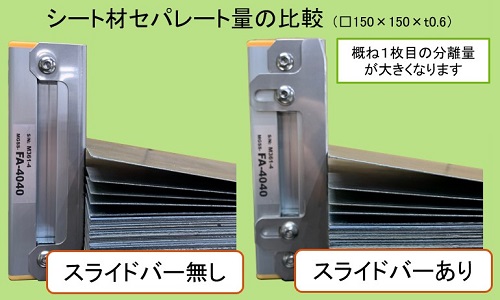

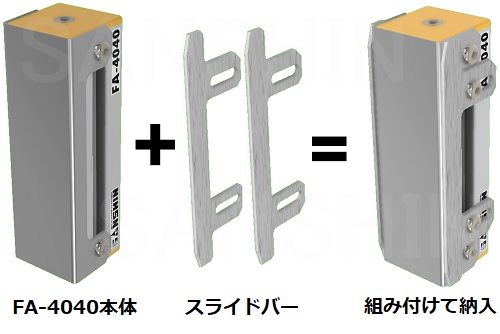

スライドバー(オプション)取付例


  • シート材のスムースな分離やケース表面の摩耗防止に役立ちます
  • 長穴でシート材との距離を調整できるので、磁力を弱めたりすることもできます
  • ご発注時に「スライドバー付」とご指示頂ければ、組み付けて納入いたします

・左右1セット(取付ナット付)

丸材ワーク・セパレート例


  • オプションのスライドバーを使用すると、矩形材だけでなく丸材等の異形材料にも対応できます
  • 丸材ワークは最小径φ50まで対応可能です
  • 上の写真は缶蓋材φ110をセパレートした状態です
上に戻る

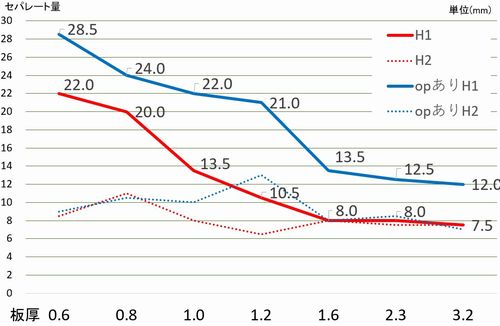

セパレート能力(MGSS-FA-4040x130H)

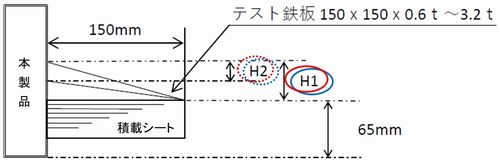

  • テスト鉄板150mm幅にMGSS1台配置
  • 積載シート上面をMGSS中央部に配置
  • 上図H1寸法(全高)及びH2寸法(1〜2枚目間)を測定
  • 各板厚種を3枚1セットで積層
  • テスト鉄板表面:メッキ処理/ドライ


※上記「opあり」は「スライドバーあり」の意味

上に戻る

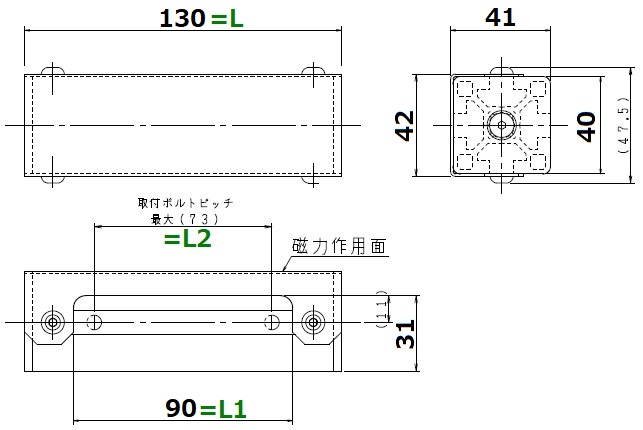

寸法図:MGSS-FA-4040x130H

本体のみ寸法図




スライドバー付寸法図



上に戻る

MGSS-FA-4040型ラインアップ

名称 L L1 L2 S1 S2 重量(kg) CAD
データ

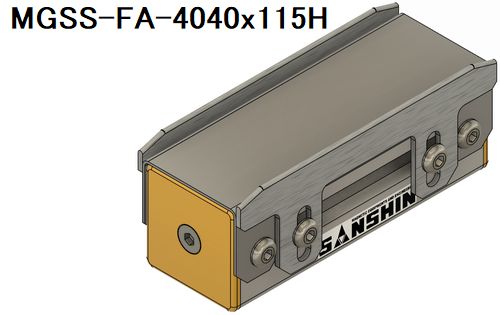

MGSS-FA-4040x115H 115 75 58 42 24 0.6
MGSS-FA-4040x130H
標準サイズ
130 90 73 57 39 0.7
MGSS-FA-4040x145H 145 105 88 72 54 0.8
MGSS-FA-4040x160H 160 120 103 87 69 0.8
MGSS-FA-4040x175H 175 135 118 102 84 0.9
MGSS-FA-4040x190H 190 150 133 117 99 0.9

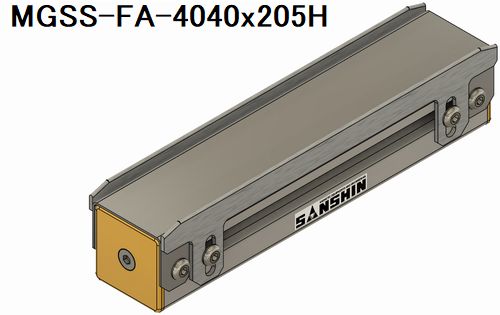

MGSS-FA-4040x205H 205 165 148 132 114 1.0
MGSS-FA-4040x220H 220 180 163 147 129 1.1
MGSS-FA-4040x235H 235 195 178 162 144 1.1
MGSS-FA-4040x250H 250 210 193 177 159 1.2
MGSS-FA-4040x265H 265 225 208 192 174 1.2

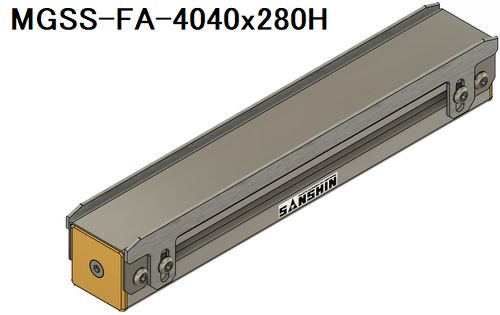

MGSS-FA-4040x280H 280 240 223 207 189 1.3
MGSS-FA-4040x295H 295 255 238 222 204 1.4

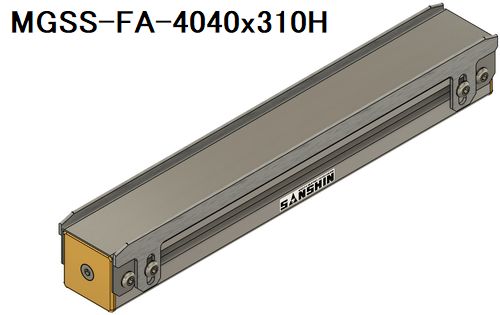

MGSS-FA-4040x310H 310 270 253 237 219 1.4

参考CADデータ・ダウンロード

参考データ・ダウンロード:MGSS-FA-4040x115H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

参考データ・ダウンロード:MGSS-FA-4040x130H

3Dデータ:STEP形式 / IGES形式
2Dデータ:DWG形式 / DXF形式

スライドバー無し
3Dデータ:STEP形式 / IGES形式
2Dデータ:DWG形式 / DXF形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

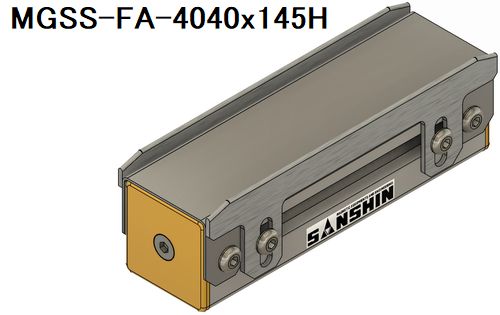

参考データ・ダウンロード:MGSS-FA-4040x145H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

参考データ・ダウンロード:MGSS-FA-4040x160H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

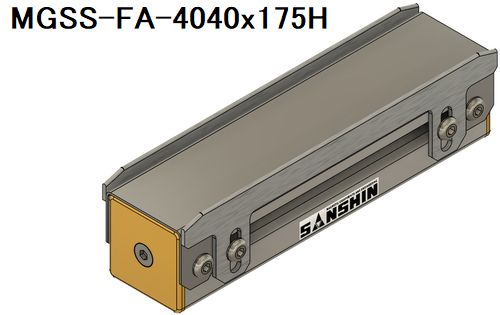

参考データ・ダウンロード:MGSS-FA-4040x175H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

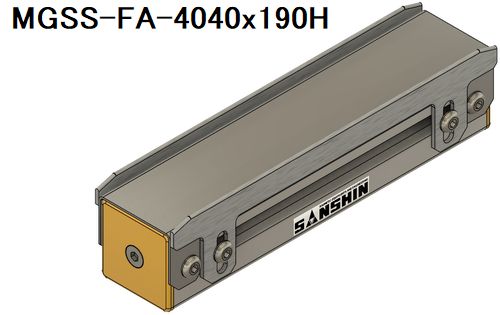

参考データ・ダウンロード:MGSS-FA-4040x190H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

参考データ・ダウンロード:MGSS-FA-4040x205H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

参考データ・ダウンロード:MGSS-FA-4040x220H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

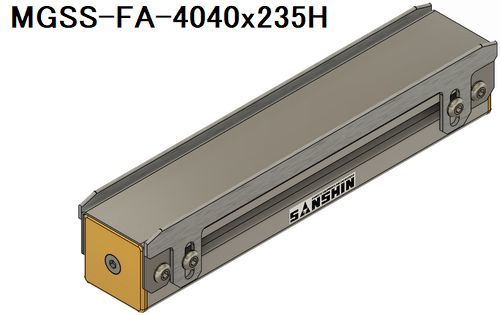

参考データ・ダウンロード:MGSS-FA-4040x235H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

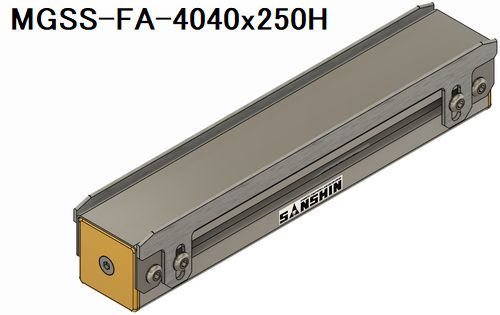

参考データ・ダウンロード:MGSS-FA-4040x250H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

参考データ・ダウンロード:MGSS-FA-4040x265H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

参考データ・ダウンロード:MGSS-FA-4040x280H

3Dデータ:STEP形式 / IGES形式

※CADデータ提供サービスご利用にあたっての注意事項

寸法例一覧表に戻る

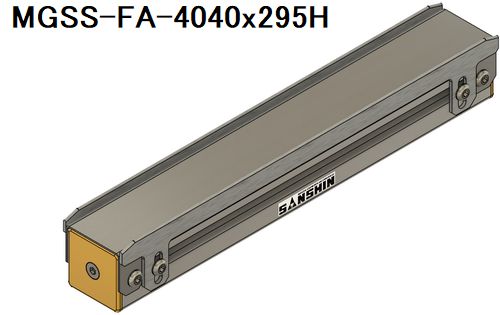

参考データ・ダウンロード:MGSS-FA-4040x295H
