らせん磁極マグネットバー(BM-SP型)
従来の”ピークだけ強い磁力”を一新！
らせん磁極＆ヨークレス設計で、磁石体積をフル活用
特許取得済 特許：第７６７１０６５号
- 広い表面積で安定した強磁力を発生
- 異物を逃さず捕らえる次世代マグネットバー
- らせん組込みにより、遠くまで磁力が届く
- これまで届かなかった異物もキャッチ
単体カタログ(2.63MB)主な用途（例）
- 生産・物流拠点のマテハン機材（金属片除去セパレータ等）の部品
- 給排水設備での金属片除去
- シュート／ホッパー／ダクト／ベルトコンベアでの金属異物除去
- ※すべてオーダーメイド対応。食品用途については別途ご相談ください。

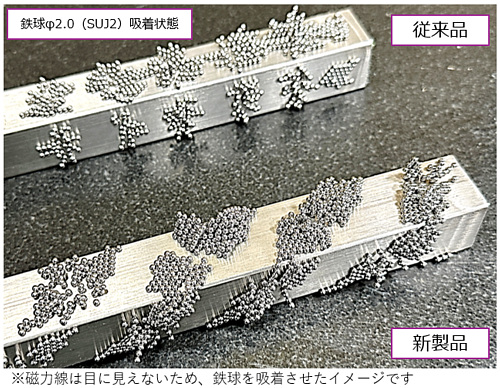

「ピンポイントの強さ」より、強磁力の“面”と到達距離が効く
従来品は一点でしか強磁力を発揮できず、わずかなズレで性能が低下。
新製品は強磁力領域を“面”で確保し、安定した捕集性能を実現。
さらにらせん組込みで磁力の飛ぶ距離が長く、より広範囲で異物除去が可能。
.jpg)
ピーク値は低くても、広い強磁力面で実吸着量が向上

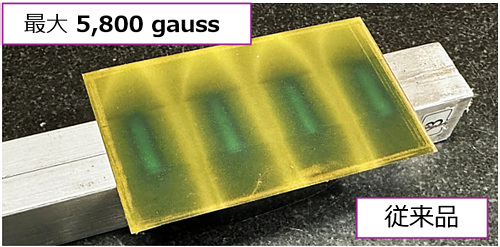

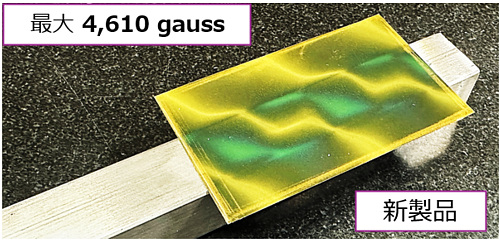

以下はビューワーシートで磁力線を可視化した状態の写真です。
新製品はピーク値の最大磁束密度（Gauss）は低いですが、従来品に比べ色が変わっている面積が広いことが分かります。
.jpg)
.jpg)

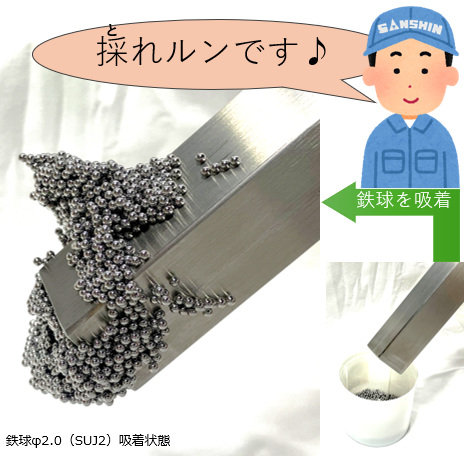

ワーク吸着量とガウス測定比較
.jpg) |

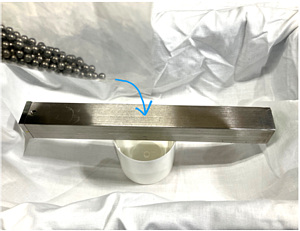

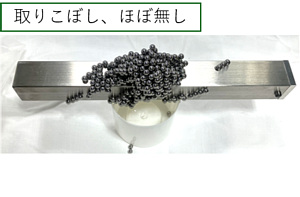

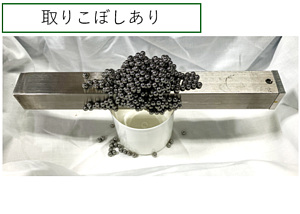

鉄球φ4.5（SUJ2、総重量177 g）を上方から流し込み吸着重量を測定 |
.jpg) |
従来品 |
.jpg) |
新製品 |
マグネットバーのヒミツ

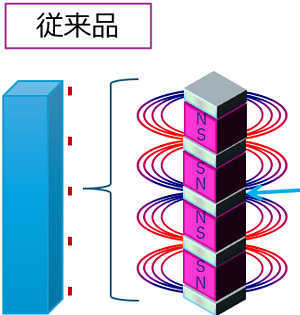

「一点だけ強磁力」では不十分。見逃し・ムラの原因に。
.jpg) |
ヨークを薄くすることで一部に強磁力を発生できるが、 吸着位置がズレると磁力は急減。結果、異物を見逃したり捕集にムラが発生する。 |

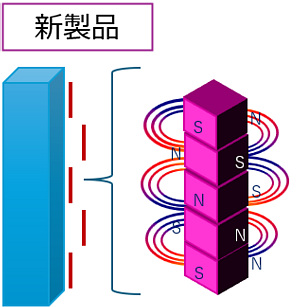

一点集中から、広域安定磁場へ！
.jpg) |
らせん磁極配置＋ヨークレス構造で、磁石体積を余すことなく活用。 広範囲で安定した強磁力を発生し、異物除去の確実性を大幅アップ。 さらに、らせん組込みにより磁力が届く距離が伸び、捕集エリアが拡大しました。 |

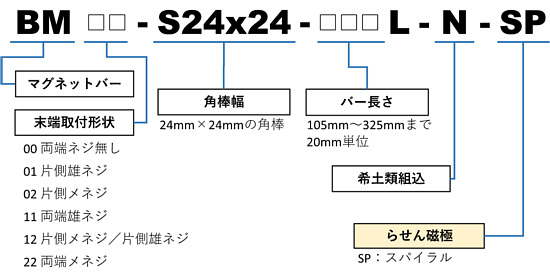

上に戻るらせん磁極マグネットバー型式
.jpg)
- 角棒の断面寸法は24mm×24mm、長さはオーダーメイドで105mm〜325mmの範囲を20mm単位でご指定いただけます。
- 端部加工はオーダーメイドに対応します。無加工（穴なし）、片側／両端タップ（M5〜M12）、タップ深さのご指定も可能です。※両端タップの場合、端部に使用不可領域が生じます。
- タップ2か所の追加加工にも対応します。
- 推奨使用温度は80℃以下です。温度上昇の少ない環境でのご使用を推奨します。
- 外装ステンレスはSUS304を採用しています。
- 取っ手・ハンドル・アイボルト等の金具取り付けに対応します。
- 角棒単品に加え、複数本を組み合わせた格子型マグネットの製作にも対応します。
- 型式のみでの手配は承っておりません。カスタマイズを前提に、個別に機種番号を割り振ります。
| 仕様 | 長さ |
 片側メネジ |
105mm 125mm 145mm 165mm 185mm 205mm 225mm 245mm 265mm 285mm 305mm 325mm |
＊タップ寸法はご指示ください。
参考ＣＡＤデータ・ダウンロード

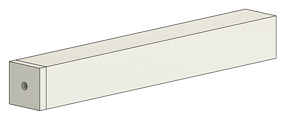

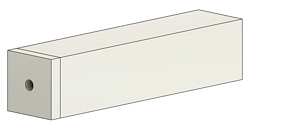

参考データ・ダウンロード：BM02-S24x24-105L-N-SP 片側メネジ
参考図面(30KB)

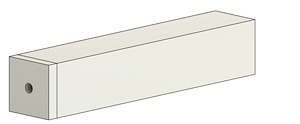

３Ｄデータ：参考データ・ダウンロード：BM02-S24x24-125L-N-SP 片側メネジ

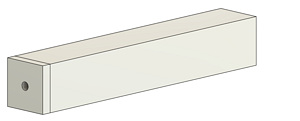

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-145L-N-SP 片側メネジ

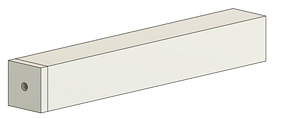

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-165L-N-SP 片側メネジ
参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-185L-N-SP 片側メネジ

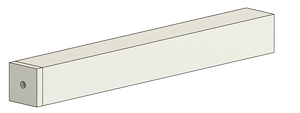

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-205L-N-SP 片側メネジ

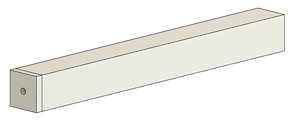

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-225L-N-SP 片側メネジ

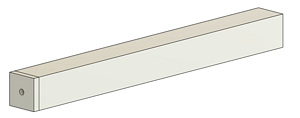

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-245L-N-SP 片側メネジ

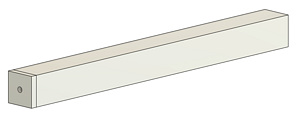

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-265L-N-SP 片側メネジ

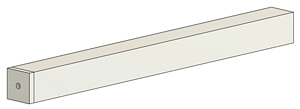

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-285L-N-SP 片側メネジ

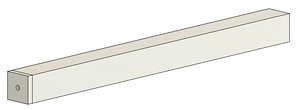

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-305L-N-SP 片側メネジ

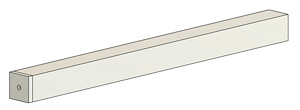

参考図面(30KB)参考データ・ダウンロード：BM02-S24x24-325L-N-SP 片側メネジ
参考図面(30KB)
