マグネットボビン

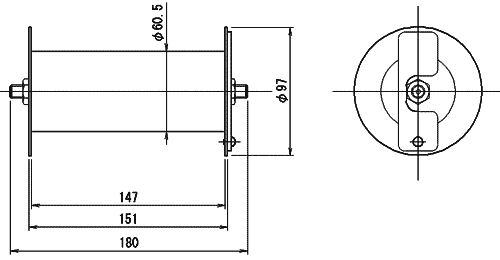

寸法表  CADデータ

粉体中の除鉄に

 粉体製品中の鉄類を分離させるためのマグネットボビンです。ステンレスケース内の円筒パイプにマグネットを組み込んであります。

 メンテナンスの容易な二重管構造で、内側の円筒パイプを引き出すことにより、吸着した鉄類を除去できます。

 取付は両端のねじ部で支える形になります。引っかけブラケットはお客様でご用意頂くか、弊社で設計・製作もできます。

特注品も対応可能

 標準タイプの他に、希土類磁石入りの強力型、耐熱仕様など特注品も対応可能です。

上に戻る

参考CADデータ・ダウンロード

参考データ・ダウンロード:MagnetBobbin

参考図面(32KB)
3Dデータ:STEP形式 / IGES形式
2Dデータ:DWG形式 / DXF形式
